擴張核心本質・何謂混合插卡式矩陣主機?

擴張核心本質・何謂混合插卡式矩陣主機?


何謂混合插卡式矩陣主機?

擴張核心的本質,在於整合技術所帶來的龐大附加價值,進一步優化、便捷生活,更能大大增加系統效能,提高整體環境品質。

混合插卡式矩陣主機,為一套整合各式訊號源的影音切換主機,各式模組化訊號卡可將類比訊號自動轉換為數位訊號,可傳輸1080P和4K高畫質完美呈現精彩畫面。如需長距離傳輸訊號可使用傳送器與接收器延長訊號至200公尺 ~120公里的距離,達到一對多或多對多的多種應用模式,使影音畫質延伸應用更為廣泛,混合插卡式矩陣的模組化配置具有靈活、高效能、便於資源整合的優點。 Husion HDC3600 4埠插卡式混合訊號矩陣主機 採用混合插卡式設計,方便系統升級和快速維修;具備高散熱管理功能,降低高溫引起系統不穩定的風險,並提供客製化雙電源備援方案,有效提升系統穩定度。


【多媒體互動裝置整合控制】

本案場為國內知名語言學習機構的多功能演藝廳及互動式教學會議廳,並協助經銷商完成本場域的設計規劃及空間建置。搭配21吋交互式觸控面板、iPad平板電腦,方便人性化操控、自由定義使用者介面。

1.多功能演藝廳:
空間設置兩個投影布幕及大型弧面LED電視牆,並備有三台快速球型攝影機。
(1)投影系統:
搭配兩台超短焦投影機,具備影像遮蔽功能,即暫時將原進行中的畫面切換為其他畫面,原畫面保持類似螢幕保護程式的狀態,方便快速切換。投影布幕收合後則為教學使用白板,可作為小型演講廳或教學平台。
(2)大型弧面LED電視牆:
分為左右兩片電視牆,訊號源可切換並支援HDMI、VGA資訊座、藍光播放機、無線投影伺服器及視訊會議主機。
(3)聲音控制:
電腦、藍光播放機、無線麥克風兩支以及領夾式無線麥克風的音量大小。
(4)燈光控制:
前排及後排中央燈、白板前主燈、門口和機房門口的投射燈,其中,前後排環形燈可任意調節光源強弱,並預設三種燈光情境模式。

2.互動式教學會議廳:
互動式教室具備會議系統功能,透過快速球型攝影機可自動追蹤列席人員及發言者影像,進行遠端視訊教學。
(1)液晶電視/字幕機:
位於主講台前方,訊號源可切換HDMI、VGA老師及助教資訊座、藍光播放機、無線投影伺服器及視訊會議主機。
(2)聲音控制:
電腦、藍光播放機、無線麥克風兩支、會議和預備麥克風的音量大小;攝影機:具備復歸原始狀態功能,即一鍵即可回復攝影機預設位置,無需反覆調整。

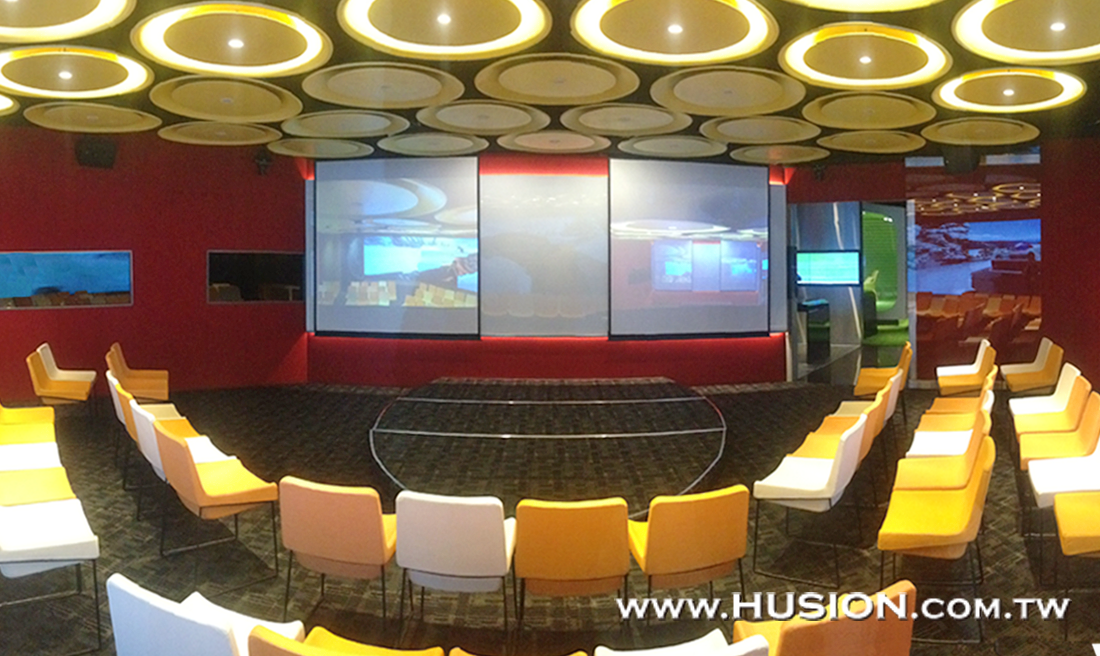

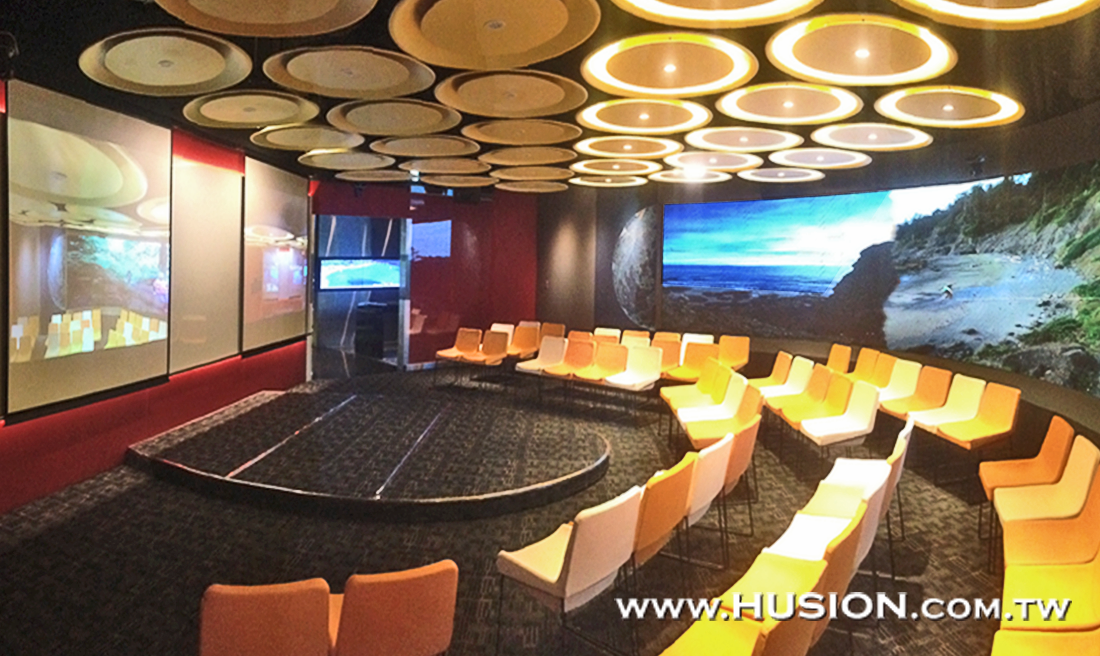

・多功能演藝廳-全景

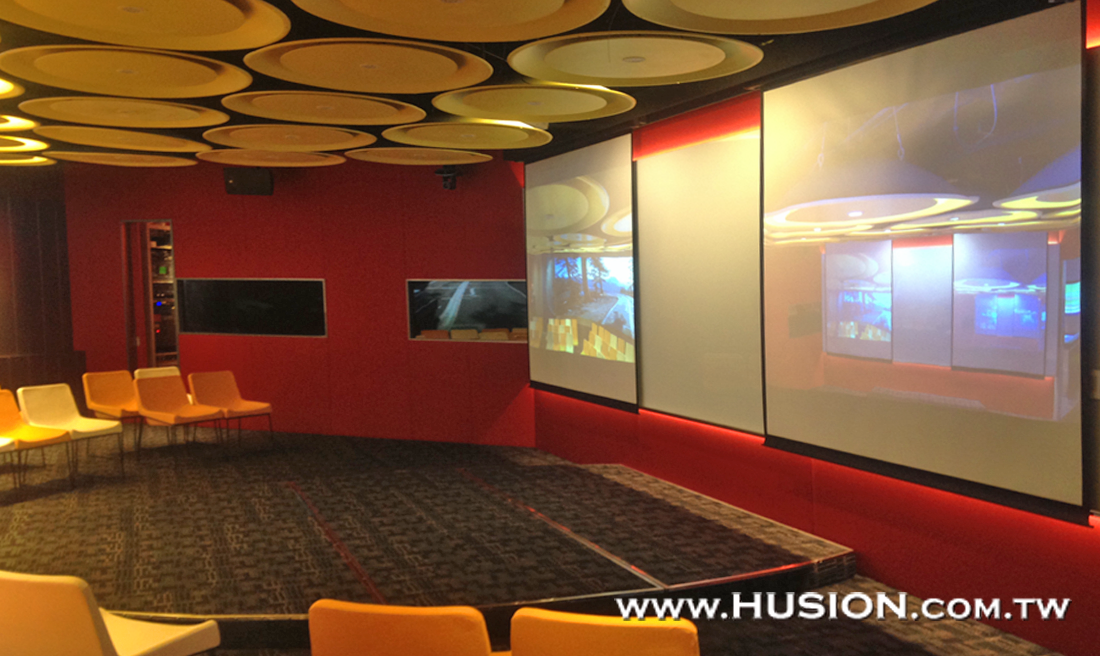

・多功能演藝廳-投影布幕收合後則為教學使用白板

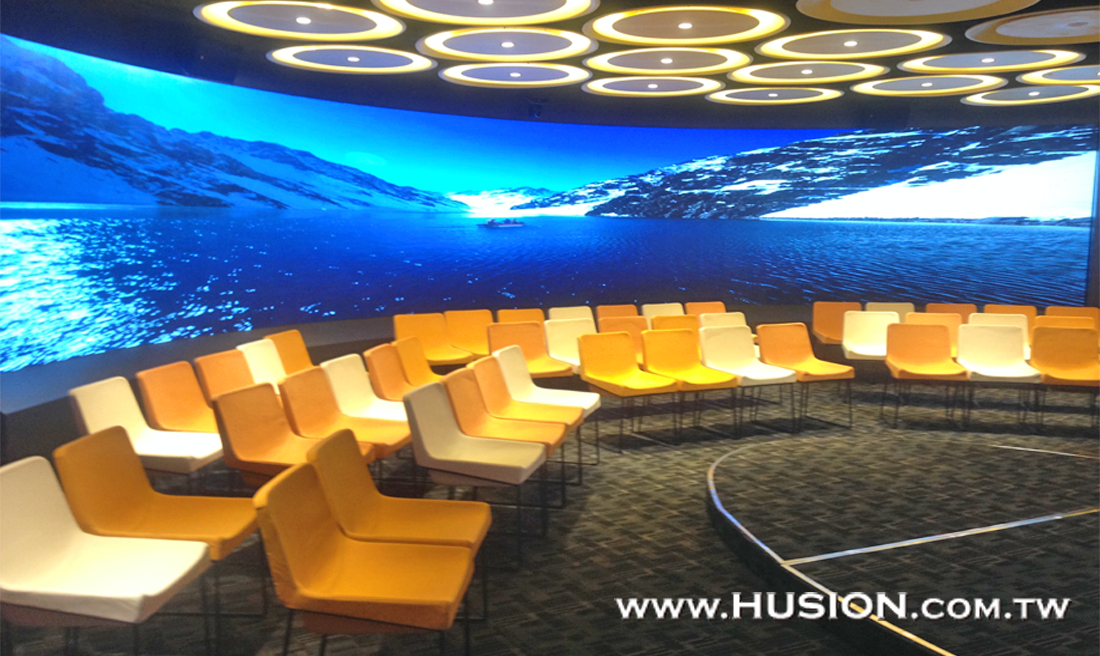

・多功能演藝廳-大型弧面LED電視牆


・多功能演藝廳-現場監控畫面

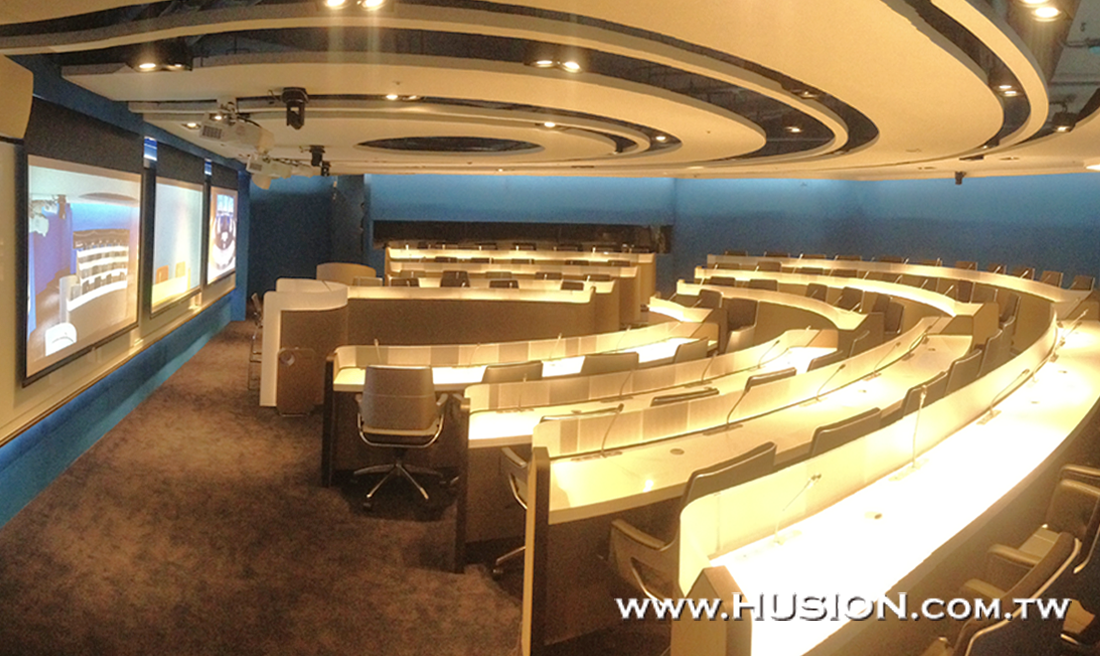

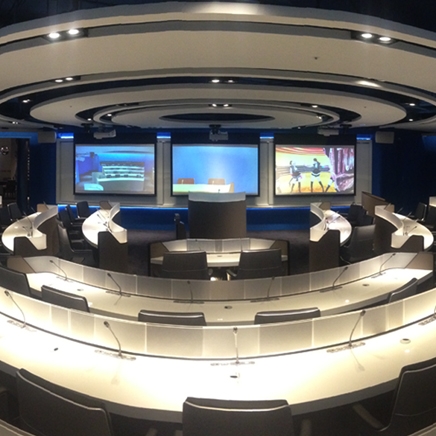

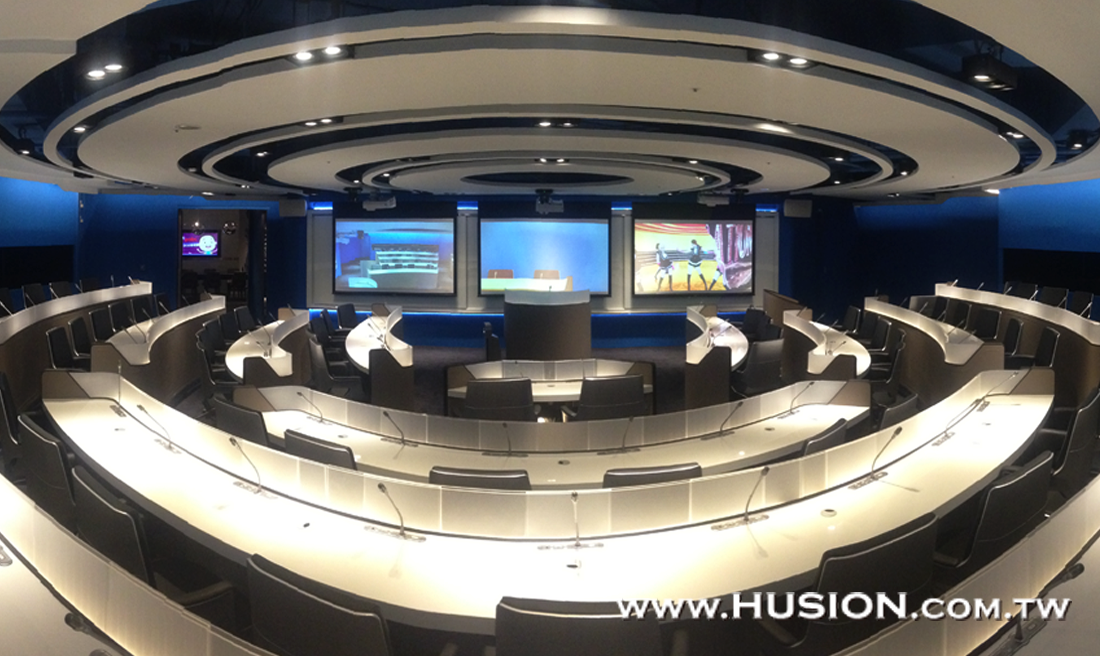

・互動式教學會議廳-全景


・互動式教學會議廳-快速球型攝影機可自動追蹤列席人員及發言者影像

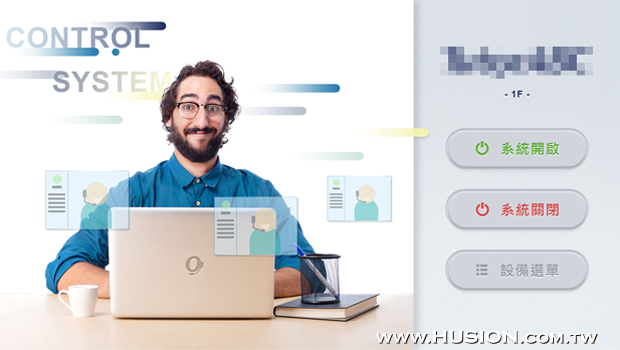

・示意-21吋交互式觸控面板(首頁)

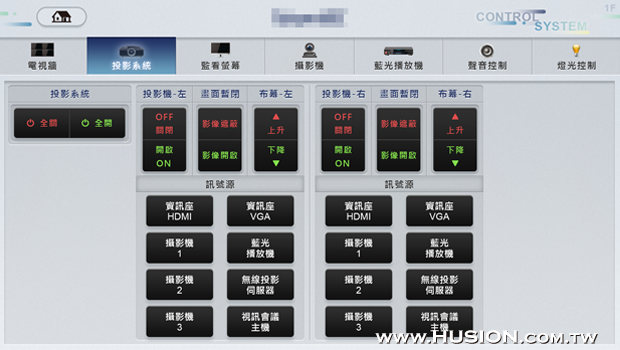

・示意-多功能演藝廳・21吋交互式觸控面板(投影系統)

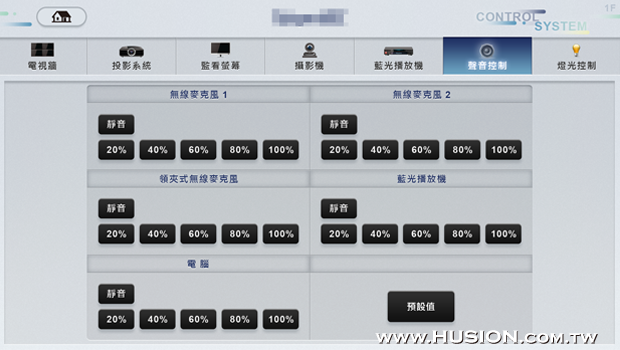

・示意-多功能演藝廳・21吋交互式觸控面板(聲音控制)

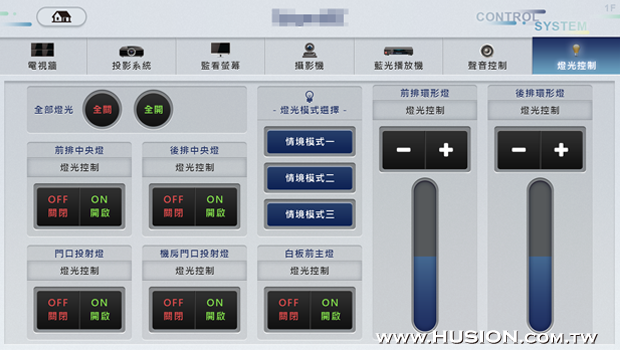

・示意-多功能演藝廳・21吋交互式觸控面板(燈光控制)

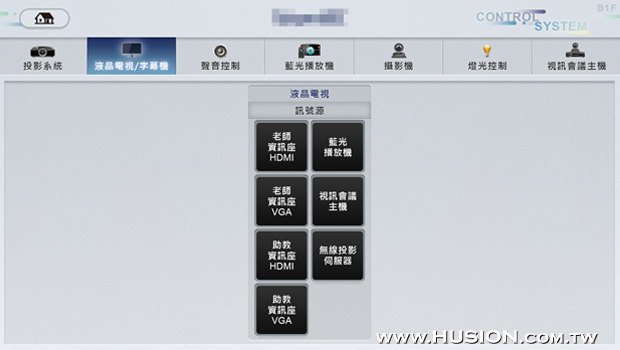

・示意-互動式教學會議廳・21吋交互式觸控面板(液晶電視/字幕機)

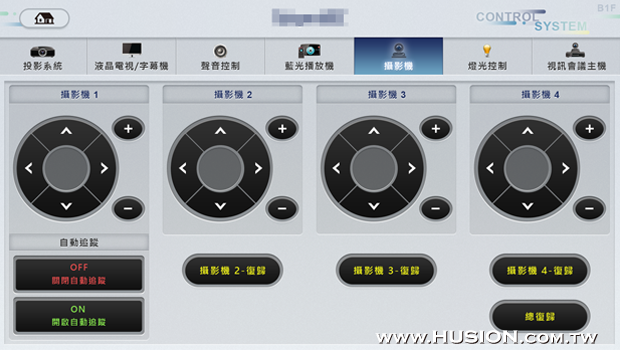

・示意-互動式教學會議廳・21吋交互式觸控面板(攝影機)





產品使用:
Husion HDC 3600  4埠插卡式混合訊號矩陣主機(36 X 36)
Husion HDC 4i COMP  4埠 VGA/YUV/CVBS 影音輸入卡
Husion HDC 4i HDMI-EQ  4埠 HDMI 影音輸入卡
Husion HDC 4o HDMI-W  4埠 HDMI/DVI 無縫輸出卡
Husion HDC 4o VGA  4埠 VGA/YUV 無縫輸出卡
Husion CCU DNC3000  分佈式智慧型控制器
Husion CCU REL8plus  8 迴路電源控制器
Husion DCU CV-HD   快速球形攝影機
Husion CCU DB21E-T   21.5 吋交互式彩色觸控面板
